Um die Kommunikation zwischen einer SCR Anlage und dem dazugehörigen Sensormodul zu überprüfen wurde der SCR Teststand entwickelt. Über die integrierte Benutzeroberfläche können mittels Touchscreen verschiedene Parameter eingstellt werden. Durch eine gezielte Deaktivierung ebendieser Parameter können beliebige Betriebszustände simuliert werden.

Anforderungen

• Spannungsversorgung über CAN Bus
• Kompaktes, mobiles Gehäuse
• Integriertes Touch-Display
• Grafische Benutzeroberfläche

Umsetzung

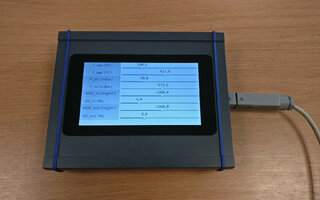

Der Teststand basiert auf einem Embedded Linux System. Er wird über den CAN Bus mit Strom versorgt und kommuniziert hierüber mit der SCR-Hauptsteuerung. Die grafische Benutzeroberfläche ist mit vier Buttons ausgestattet an die jeweils zwei Schieberegler gekoppelt sind. Mithilfe der Schieberegler können einzelne Parameter wie Temperatur oder Druck genau angepasst werden. Mit den Buttons können diese Nachrichtenpakete generell deaktiviert werden um einen Ausfall des jeweiligen Moduls zu simulieren.
